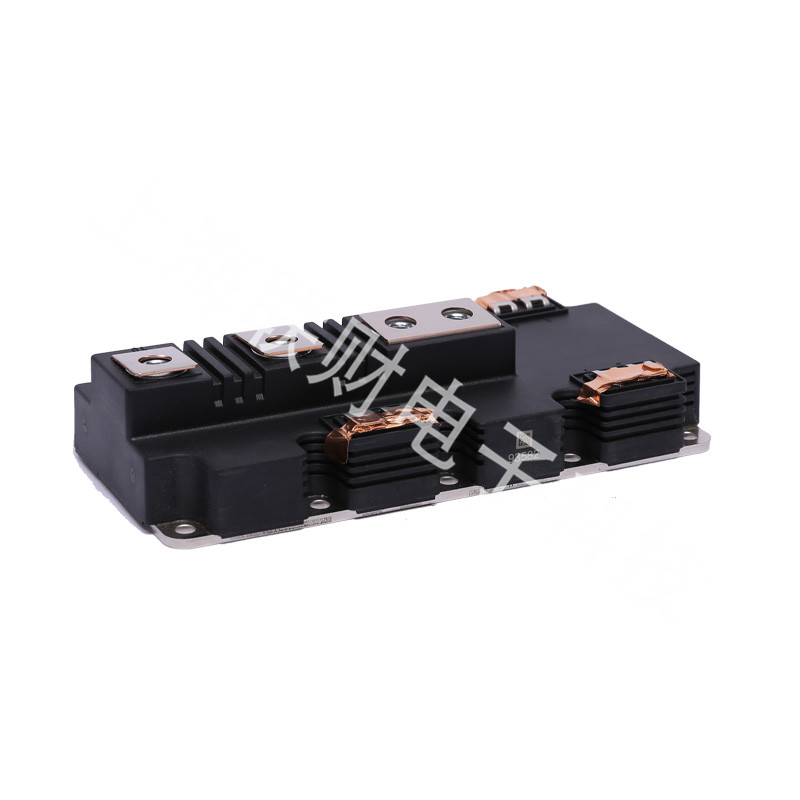

FF650R17IE4

1700 V 双管 IGBT 模块


PrimePACK™ 2 1700 V, 650 A 半桥双管 IGBT 模块，采用第四代 TRENCHSTOP™ IGBT, 温度检测NTC 和 快速开关芯片。带有热界面材料。


特征描述

  • 扩展工作温度 Tvj op

  • 高直流稳定性

  • 高电流密度

  • 低开关损耗

  • Tvj op = 150°C

  • 低饱和压降

  • 封装的 CTI > 400

  • 高爬电距离和电气间隙

  • 高功率和温度周次能力

  • 铜基板

  • UL 认证

优势

  • 高功率密度

  • 标准化外壳


潜在应用

  • 电机控制和驱动

  • 太阳能系统解决方案

  • 不间断电源(UPS)

  • 商用、工程和农用车辆(CAV)

指标参数

ParametricsFF650R17IE4
ConfigurationDual
Dimensions   (length)172.0 mm
Dimensions   (width)89.0 mm
HousingPrimePACK™ 2
IC(nom) / IF(nom)650.0 A
IC   max650.0 A
QualificationIndustrial
TechnologyIGBT4 - E4
VCE(sat) (Tvj=25°C typ)2.0 V
VCES / VRRM1700.0 V
VF (Tvj=25°C typ)1.85 V
Voltage   Class1700.0 V
