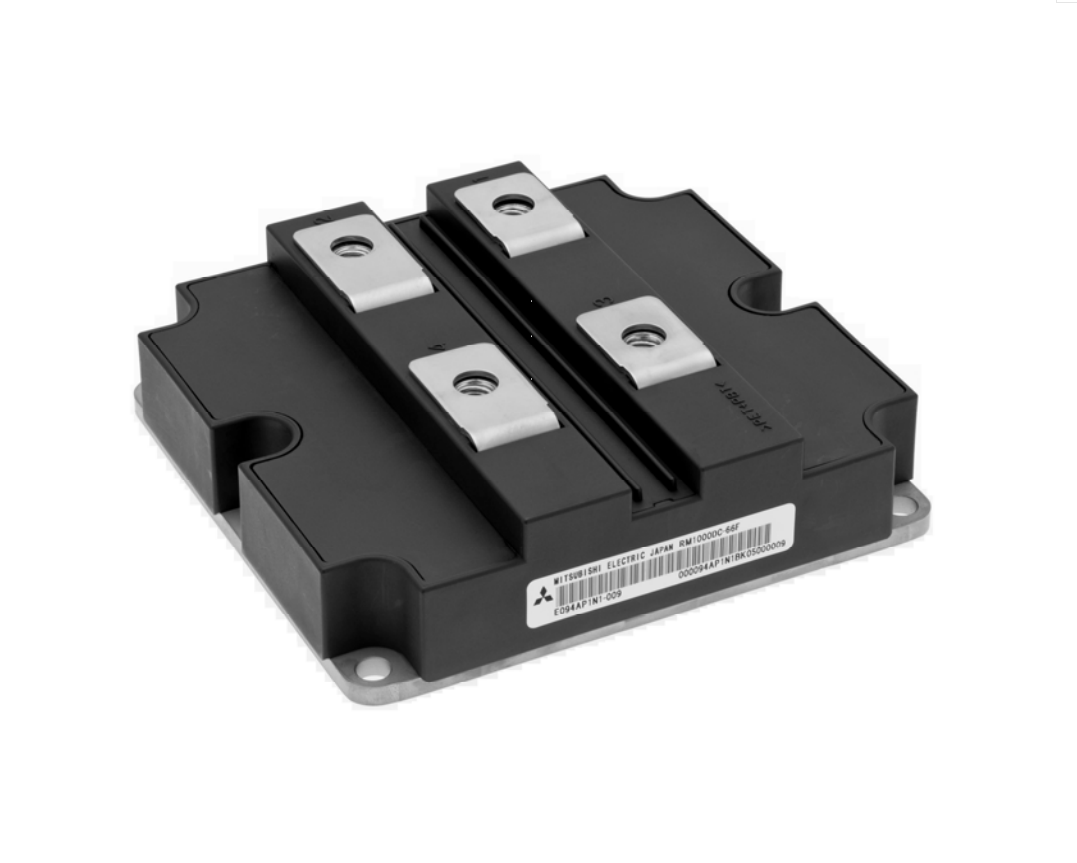

RM1000DC-66F
二极管模块的主要应用领域包括:工频整流,逆变器的续流二极管和用于浪涌吸收电路的快恢复二极管。 在逆变器中,续流二极管的作用是提供IGBT关断时候的续流回路。此外,从限制噪声的角度出发,软恢复特性正成为主流。
主要用途
变流器产品、直流电机电源、电池用直流电源、控制盘用直流电源、一般直流电源
特长
各种结线类型的模块产品阵容
一般整流用二极管模块有400~2000V/20~500V
快速转换用二极管模块有250~1200V/20~450A(对应晶体管模块用及IGBT/IPM用)的产品阵容。
符合RoHS指令
缓冲电路用备有部分产品
功能一览表
IGBT及IPM用减震器二极管:RM25HG-24S, RM50HG-12S
Type Number | Repetitive peak reverse voltage(V)Max | DC forward current(A)Max | Connection | Isolation voltage(Vrms) |
RM1000DC-66F | 3300 | 1000 | Dual | 6000 |
RM1200DB-34S | 1700 | 1200 | Dual | 4000 |
RM1200DB-66S | 3300 | 1200 | Dual | 6000 |
RM1200DG-66S | 3300 | 1200 | Dual | 10200 |
RM1200DG-90F | 4500 | 1200 | Dual | 10200 |
RM1200HE-66S | 3300 | 1200 | Single | 6000 |
RM1500DC-66F | 3300 | 1500 | Dual | 6000 |
RM1800HE-34S | 1700 | 1800 | Single | 4000 |
RM200DG-130S | 6500 | 200 | Dual | 10200 |
RM250DG-130F | 6500 | 250 | Dual | 10200 |
RM300DG-90S | 4500 | 300 | Dual | 10200 |
RM400DG-66S | 3300 | 400 | Dual | 10200 |
RM400DG-90F | 4500 | 400 | Dual | 10200 |
RM400DY-66S | 3300 | 400 | Dual | 6000 |
RM600DG-130S | 6500 | 600 | Dual | 10200 |
RM600DY-66S | 3300 | 600 | Dual | 6000 |
RM600HE-90S | 4500 | 600 | Single | 6000 |
RM800DG-90F | 4500 | 800 | Dual | 10200 |
RM900DB-90S | 4500 | 900 | Dual | 6000 |
RM900HC-90S | 4500 | 900 | Single | 6000 |
