英飞凌IGBT模块的命名规则是什么?
上传日期:2019-10-20 浏览次数:1072

要想搭建一个优秀的电力电子系统,正确的功率器件选型首当其冲。然而很多新入行的同学恐怕会对IGBT冗长的料号略感头痛,但实际上功率器件的命名都是有规律可循的。几个字母和数字,便能反映比如电压/电流等级、拓扑、封装等等丰富的信息。如果熟悉了命名规则,不用看规格书,就能对器件特性了解个大概。

这篇文章介绍了英飞凌IGBT模块的命名规则,虽然字数不多,但强烈建议大家收藏,以备随时查阅。

先来看下英飞凌IGBT模块的一般命名原则:


其中:

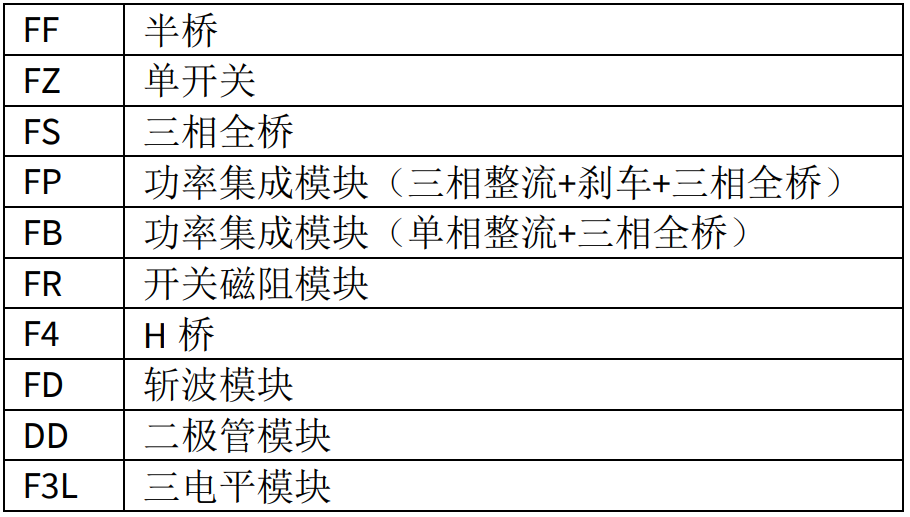

常见的拓扑形式有:

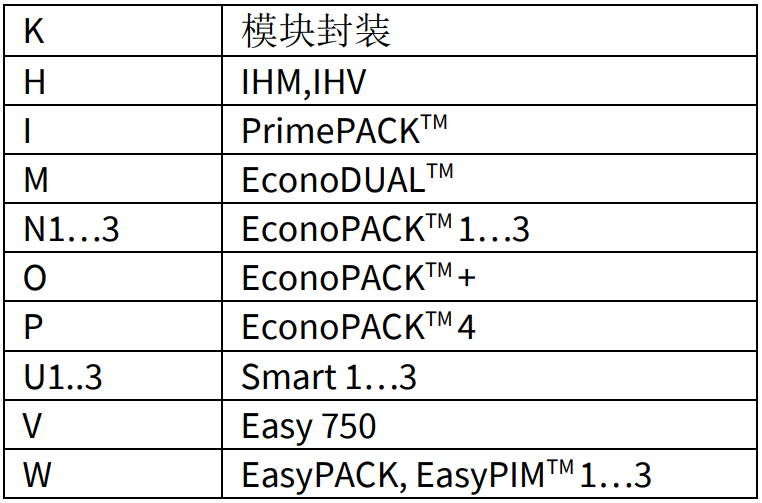

常见的封装形式有:


至于芯片代数,涉及内容比较多,在此不赘述,详情可戳英飞凌芯片简史。

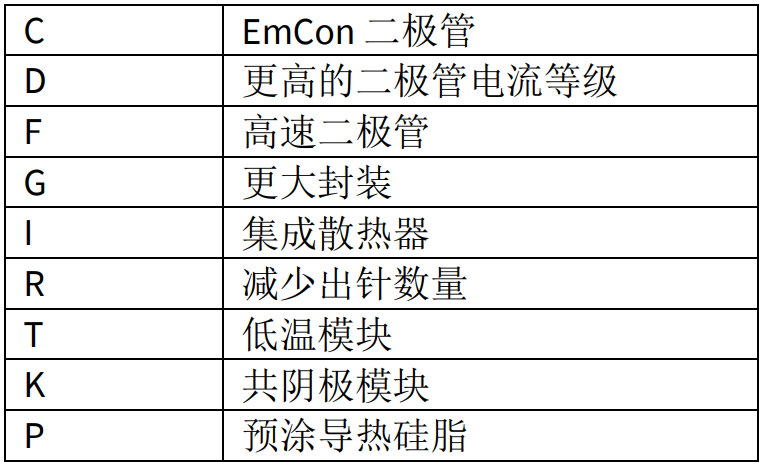

常见的模块特征位变量有:


至于最后的结构变量,一般以B开头,比如B11,B15,B26等,就更加复杂了,详见下列不同封装形式命名详解。图片点击可放大!

EASY模块命名规则


Econo 模块命名规则


34mm&62mm命名规则


EconoPACK 4


EconoDUAL 3 命名规则


EconoPACK+


PrimePACK


IHM Cu/AlSiC


XHP


IHV
